◆承載快、錨固力大、耐老化、耐化學腐蝕和耐水性優良。
◆滑移量小，能及時控制基材離層與變形，固化后收縮率可降低到1%以下。·應用于鋼筋在混凝土、磚墻、巖石等基材的植筋錨固施工。
·應用于各種承重、非承重螺栓與混凝土、磚墻、巖石等基材的植筋錨固施工。

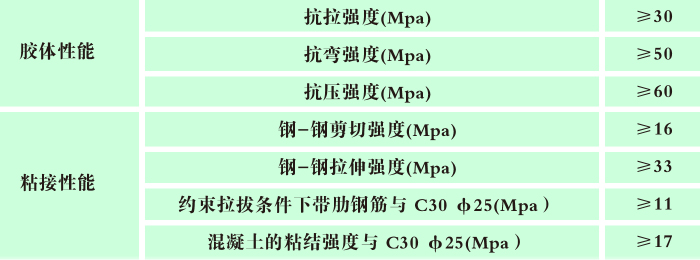

注：執行標準 YB/T9261-98
·鉆孔直徑D由選定鋼筋直徑d及鋼筋表面狀態等決定。
① 當d≤12mm時，取D=d+4mm。
② 當12mm＜d＜20mm時，取D＝d+6mm。
③ 當d≥20mm時，取D=d+8mm。
·采用YJS-502植筋膠，當鉆孔深度L與鋼筋直徑d之比等于10已能滿足植筋需要。
由于現場施工條件復雜，為保證施工質量。建議鉆孔深度(L)為10d-15d-20d。隨著鋼筋直徑（d）的增大。鉆孔深度（L）也應逐步加深。
儀器探測定位→鉆孔測量孔深→清孔鋼筋除銹清洗→配膠→注膠→鋼筋旋轉壓入→固化→質量檢驗。
·甲組份：乳白色粘稠膏狀體，乙組份：灰黑色粘稠膏狀體，混合后密度1.7×103千克/m³ 。
·根據工程設計要求,在基材上相應位置鉆孔，孔徑、孔深及鋼筋直徑應根據施工設計要求或現場實驗確定。
·鉆孔孔壁應用硬毛刷刷凈，并吹出灰塵，使孔內干凈、干燥。
·鋼筋應去除油污、銹蝕，并用丙酮擦拭干凈。
·配膠前，先將甲、乙兩組份膠分別在各自桶內攪拌2~3min。然后按甲組分：乙組分=3：1的比例攪拌均勻，每次攪拌的膠水不宜過多，一般不超過5kg。
(注：攪拌時甲、乙兩組份膠不能同時使用同一個攪拌棒)
·向鉆孔內注膠,應注意使孔內空氣排出,注膠飽滿。
·植筋時應旋轉插入，直至孔底，保證錨桿垂直于基材。
·固化前不得搖動鋼筋。
·重要部位的植筋要進行現場拉拔實驗合格后方可進行下道工序。
·在常溫下(25℃左右)，甲、乙兩組份膠混合后，可操作時間是30-45min。
·本品應密封儲存在環境溫度0℃~40℃干燥、清潔庫房內，不得損壞包裝。
·本品在常溫下儲存12個月，各性能均無明顯變化，如超出12個月，經檢測合格，仍可使用。
·本品為非危險品，可以通過民航、鐵路、海運、公路連運托運。
·乙組份在長期貯存過程中容易出現變色現象，屬正常，不影響產品基本性能和使用。
電話：18182814698
QQ：1919142730
郵箱：wangyc066@163.com
地址：黑龍江省哈爾濱市道外區華南城五金區B區C1-08
400-780-9288
黑公網安備 23010402000057號
